E' possibile eseguire l'allineamento laser di alberi rotanti praticamente su qualsiasi tipo di macchinario, anche, con particolari tecniche e procedure, su alberi che non è possibile ruotare per la misura e su alberi cardanici.
In molte situazioni si effettua a giunti montati, riducendo in tal modo il tempo impiegato per gli interventi.

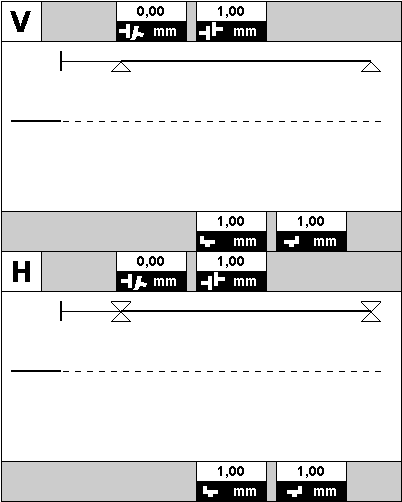

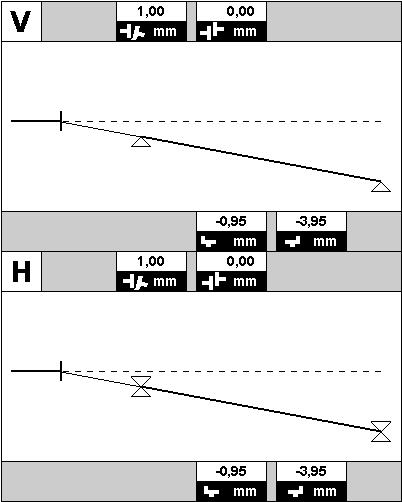

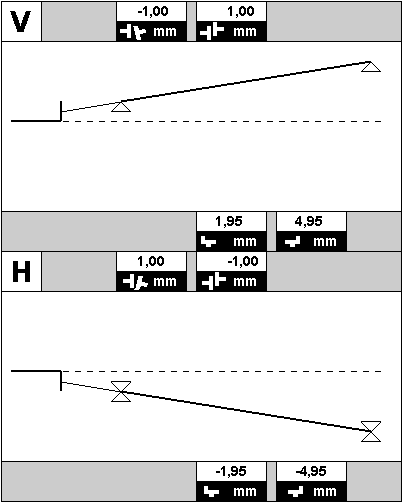

Di ogni misura viene rilasciato un verbale grafico con le indicazioni di come si è riscontrato l'allineamento ad inizio intervento e di come sono stati lasciati i macchinari.

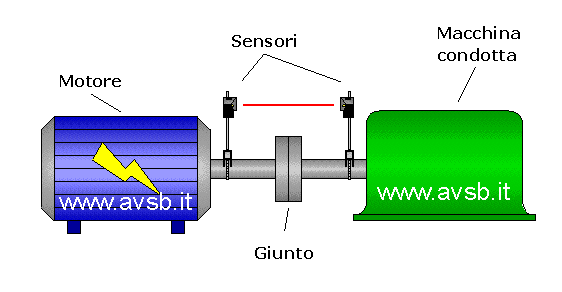

Motore

E' quasi sempre la macchina che viene spostata per effettuare le correzioni degli errori rilevati sul giunto.
In molti casi i telai di supporto prevedono degli idonei sistemi di spostamento in orizzontale semplificando la procedura di correzione.

inizio

Giunto

E' praticamente possibile effettuare l'allineamento laser su giunti di svariati tipi e dimensioni con le opportune procedure.
Sono veramente pochi i casi in cui si possono incontrare delle difficoltà.
Per effettuare la misura è necessario piazzare trasduttori laser, che sono di minimo ingombro, sugli alberi che devono essere allineati.
In taluni casi e con alcune tipologie di giunti è possibile posizionare i trasduttori direttamente sui mozzi.
Si possono allineare semigiunti distanti fino a più di dieci metri.
Inoltre con l'apposito sistema di fissaggio si eseguono allineamenti di trasmissioni cardaniche.

inizio

Macchina condotta

E' spesso la macchina che viene considerata fissa nel processo di allineamento, ovvero la macchina che non viene mossa per correggere gli errori rilevati sul giunto.
Questo perchè, ad esempio, vi sono collegate delle tubazioni nel caso di una pompa o delle conduttore nel caso di un ventilatore o di un compressore.
Quando la macchina condotta a sua volta è macchina prima, come lo è ad esempio un riduttore posto tra un motore ed una calandra, si ha un treno di alberi.

inizio

Sensori

Il sistema di allineamento laser di alberi rotanti prevede due trasduttori, uno trasmettitore del raggio laser ed uno ricevente.
Comunemente vengono piazzati rispettivamente sulla macchina fissa e sulla macchina mobile.
Lo spazio necessario per il loro posizionamento è minimo.

inizio

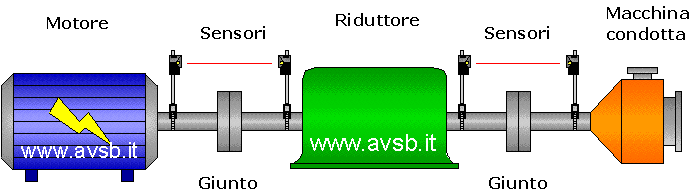

Esempio di un treno di tre macchine (treno di alberi)

I sistemi di allineamento laser di alberi rotanti permettono di eseguire interventi su treni di macchine con una visione globale degli errori e degli spostamenti di correzione richiesti.

I sistemi di allineamento che attualmente impieghiamo permettono di allineare una catena cinematica di sei macchine con cinque giunti con un'unica impostazione di misure.
